Расшифровка условных обозначений переключателей, тумблеров и кнопок

Условные обозначения, которые могут встретиться на

тумблерах, переключателях, выключателях и кнопках:

ON - Фиксированное включённое положение, при котором замыкаются контакты.

OFF - Фиксированное отключённое положение, при котором контакты размыкаются.

(ON) - Возвратное включённое положение. При отпускании переключатель возвращается в исходное положение.

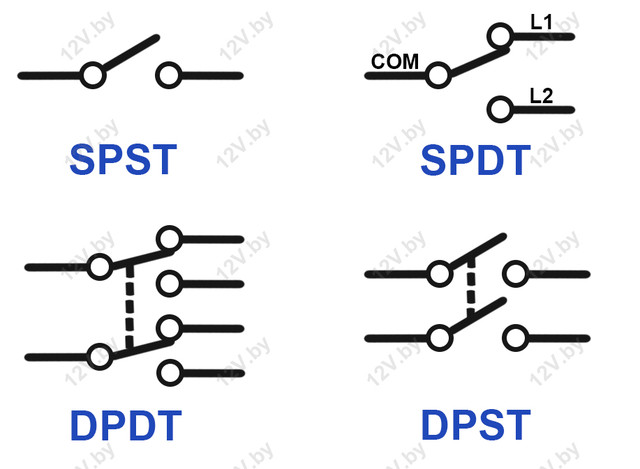

SPST - single pole, single throw - один замыкающий контакт (однополюсной переключатель)

SPDT - single pole, double throw - один переключающий контакт (changeover switch)

DPST - double pole, single throw - два замыкающих контакта (т.е. два спаренных SPST)

DPDT - double pole, double throw - два переключающих контакта (двухполюсной/двухпозиционный переключатель)

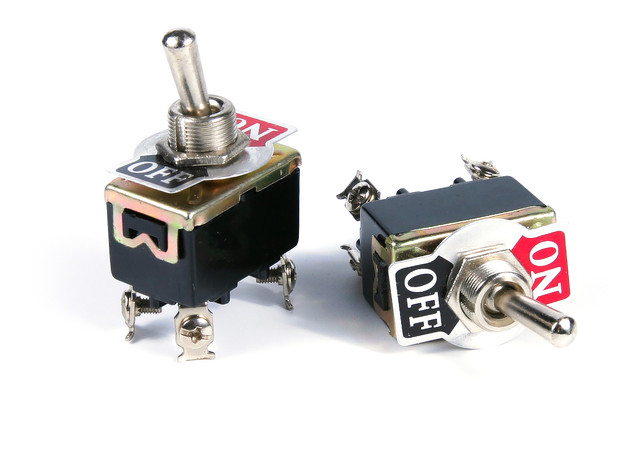

ON-OFF - тоже самое что SPST, обычный замыкающий контакт выключателя. Классический и самый распространенный тип переключателей с двумя фиксируемыми положениями - ВКЛ и ВЫКЛ. Применение: Включение/выключение питания бытовых приборов, освещения и прочее.

ON-ON - переключающий контакт, т.е в обоих положениях что-то замкнуто. Переключение между двумя включёнными режимами без выключения. Например, выбор между двумя источниками сигнала, напряжения, режимами работы.

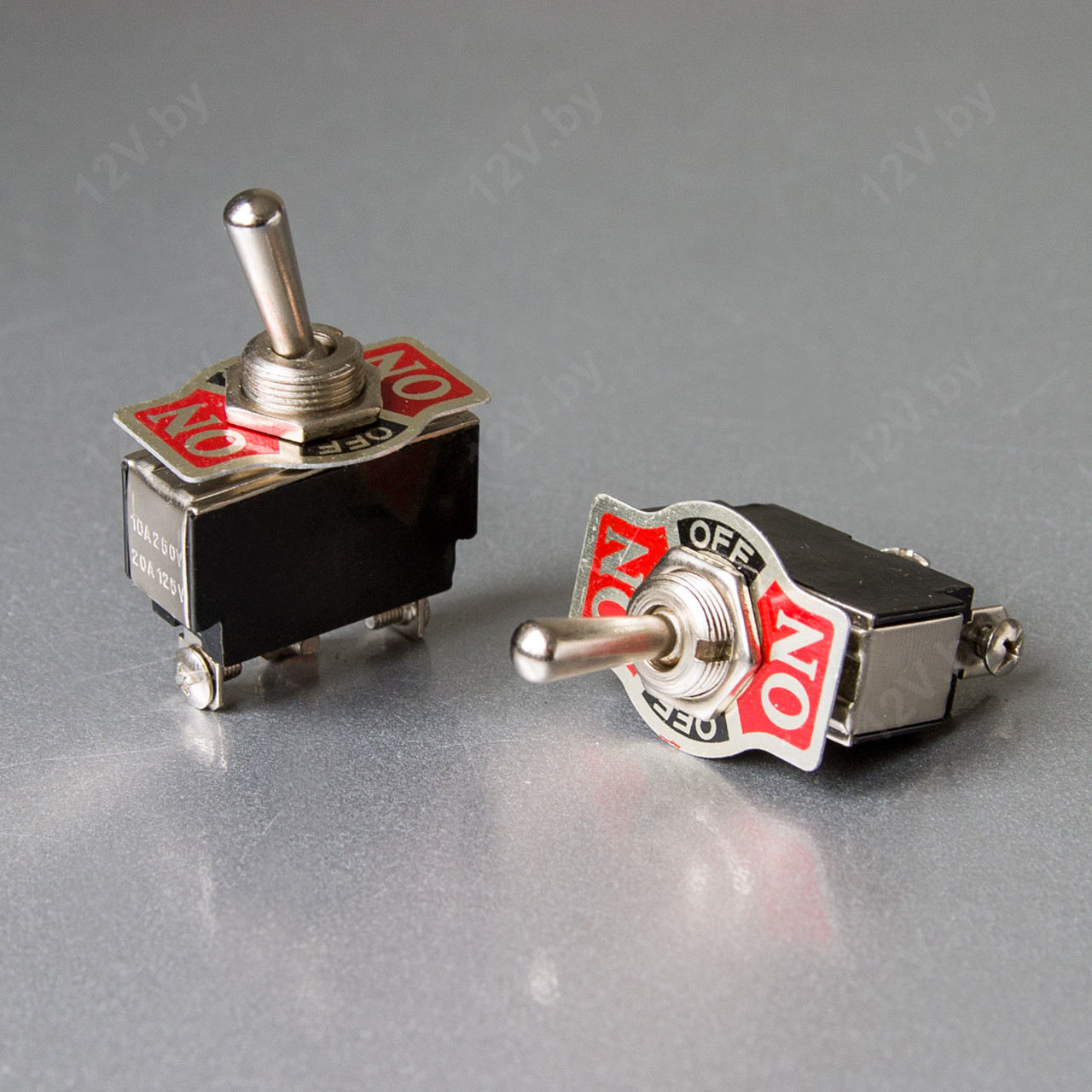

ON-OFF-ON - тумблер с тремя положениями, иногда называют SPDT Centre Off. Два включённых крайних и выключенное центральное. Применение: Реверс двигателей, переключение режимов с полной паузой.

(ON)-OFF-(ON) - тумблер с 3-мя положениями, без фиксации этих положений. Т.е обычно он находится в положении OFF (центральном), можно его нажать вниз - будет ON с одним контактом, или вверх - тогда будет ON с другим контактом, но в обоих этих положениях если отпустить - вернется в центральное OFF.

ON-(ON) - один контакт с фиксацией положения, второй без фиксации положения. Применение: переключение режимов РТТ «Приём»/ «Передача», аварийное включение и прочее.

ON-OFF-(ON) - комбинация фиксированных положений и положений без фиксации с выключением. Применение: программируемые режимы, промышленная автоматика.

MOMENTARY/Импульсные кнопки - цепь замкнута только при удержании. Применение: дверной звонок.

Dual ON-OFF = DPST - double pole, single throw - два замыкающих контакта (т.е. два спаренных SPST)

Dual ON-ON = DPDT - double pole, double throw - два переключающих контакта. Применение: реверс электродвигателей.

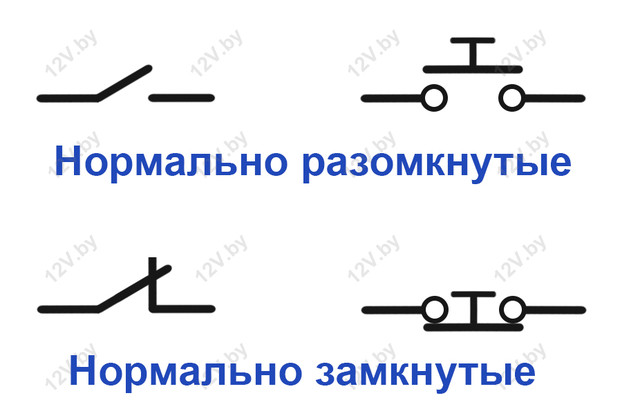

NC - (Normaly Closed или нормально закрытый/замкнутый) - в обычном состоянии контакты замкнуты и электричество протекает по цепи без нажатия кнопки или переключателя.

NO - (Normaly Open или нормально открытый/разомкнутый) - в обычном состоянии контакты разомкнуты и электричество не протекает по цепи без нажатия кнопки или переключателя.

COM - (Common или общий) - это контакт, который является общим для NC и NO контактов.

Скобки могут быть только в одной из двух частей этого обозначения, и обозначают отсутствие фиксации.
Например, кнопка с фиксацией это ON-OFF, а кнопка без фиксации - (ON)-OFF если контакт NO, или ON-(OFF) если контакт NC.

Обычный "микрик", как правило, ON-(ON) - переключающий контакт, без фиксации.
Кнопка (Pushbutton),  как правило, (ON)-OFF.

1P, 2P, 3P... - PIN - количество контактов.
